產品特征：
ZXC系列柴油機自吸式離心水泵機組，以柴油機為驅動，水泵為臥式自吸離心泵。該型式泵與其它型式的自吸離心泵比較，因?yàn)楸帽旧頉]有逆止閥，結構簡單，工作可靠，無故障工作時間長，維護、使用方便、體積小、重量輕、效率高、在設計上做了特別的考慮與相同的泵比較，排量大，性能高。
ZXC系列柴油機自吸式離心水泵機組在工農業生產、搶險救助，如排澇、救火中作為應急泵使用效能更為突出。ZWC系列柴油機自吸式離心水泵機組廣泛適用石油、化工、冶金、機械、化纖、食品、能源、交通等工業部門、城市給水、亦可用于農業排灌、噴灌。供輸送清水或粘度小于5，溫度低于80℃物理及化學性質類似清水的其它液體。
技術原理：

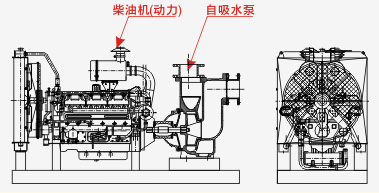

ZXC系列柴油機自吸式離心水泵機組，主要由柴油機、泵體、葉輪后蓋，機械密封、泵軸、軸承座、進口閥、氣液分離管，加水閥門、進、排接管等組成。
泵正常起動后，葉輪將吸入室內所存的液體及吸入管中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，水泵即投入正常作業。
技術參數：
型號 |
進出口徑 mm |
流量 |
揚程 m |
轉速 r/min |
柴油機 |
|
m3/h |
L/s |
|||||
ZXC25-3.2-32 |
25/25 |
3.2 |
0.89 |
32 |
2600 |
R165M |
ZXC32-3.2-20 |
32/25 |
3.2 |
0.89 |
20 |
2600 |
R165M |
ZXC32-3.2-32 |
32/25 |
3.2 |
0.89 |
32 |
2600 |
R165M |
ZXC32-5-40 |
32/25 |
5 |
1.39 |
40 |
2600 |
R176M |
ZXC32-3.2-50 |
32/25 |
3.2 |
0.89 |
50 |
2600 |
R176M |
ZXC32-5-50 |
32/25 |
5 |
1.39 |
50 |
2600 |
R175M |
ZXC40-6.3-20 |
40/32 |
6.3 |
1.75 |
20 |
2600 |
R165M |
ZXC40-6.3-32 |
40/32 |
6.3 |
1.75 |
32 |
2600 |
R170M |
ZXC40-12.5-32 |
40/32 |
12.5 |
3.48 |
32 |
2600 |
R176M |
ZXC40-10-40 |
40/32 |
10 |
2.78 |
40 |
2600 |
R175M |
ZXC40-6.3-50 |
40/32 |
6.3 |
1.75 |
50 |
2600 |
R175M |
ZXC40-12.5-50 |
40/32 |
12.5 |
3.48 |
50 |
2600 |
R185M |
ZXC40-12.5-60 |
40/32 |
12.5 |
3.48 |
60 |
2200 |
ZS195M |
ZXC40-12.5-75 |
40/32 |
12.5 |
3.48 |
75 |
2200 |
ZS1105M |
ZXC50-15-12 |
50/50 |
15 |
4.17 |
12 |
2600 |
R165M |
ZXC50-18-20 |
50/50 |
18 |
5 |
20 |
2600 |
R170M |
ZXC50-12.5-32 |
50/50 |
12.5 |
3.48 |
32 |
2600 |
R176M |
ZXC50-20-30 |
50/50 |
20 |
5.56 |
30 |
2600 |
R175M |
ZXC50-14-35 |
50/50 |
14 |
3.89 |
35 |
2600 |
R175M |
ZXC50-10-40 |
50/50 |
10 |
2.78 |
40 |
2600 |
R175M |
ZXC50-12.5-40 |
50/50 |
12.5 |
3.48 |
40 |
2600 |
R175M |
ZXC50-12.5-50 |
50/50 |
12.5 |
3.48 |
50 |
2600 |
R185M |
ZXC50-15-60 |
50/50 |
15 |
4.17 |
60 |
2200 |
ZS195M |
ZXC50-15-75 |
50/50 |
15 |
4.17 |
75 |
2200 |
ZS1105M |
ZXC65-30-15 |
65/50 |
30 |
8.34 |
15 |
2600 |
R176M |
ZXC65-30-17 |
65/50 |
30 |
8.34 |
17 |
2600 |
R175M |
ZXC65-25-20 |
65/50 |
25 |
6.95 |
20 |
2600 |
R175M |
ZXC65-20-30 |
65/50 |
20 |
5.56 |
30 |
2600 |
R175M |
ZXC65-25-32 |
65/50 |
25 |
6.95 |
32 |
2600 |
R185M |
ZXC65-20-40 |
65/50 |
20 |
5.56 |
40 |
2600 |
R185M |
ZXC65-25-50 |
65/50 |
25 |
6.95 |
50 |
2200 |
ZS195M |
ZXC65-25-60 |
65/50 |
25 |
6.95 |
60 |
2200 |
ZS1105M |
ZXC65-25-70 |
65/50 |
25 |
6.95 |
70 |
2200 |
L24M |
ZXC80-35-13 |
80/65 |
35 |
9.73 |
13 |
2600 |
R176M |
ZXC80-43-17 |
80/65 |
43 |
11.95 |
17 |
2600 |
R175M |
ZXC80-50-20 |
80/65 |
50 |
13.89 |
20 |
2600 |
R185M |
ZXC80-40-22 |
80/65 |
40 |
11.12 |
22 |
2600 |
R185M |
ZXC80-50-25 |
80/65 |
50 |
13.89 |
25 |
2200 |
ZS195M |
ZXC80-50-32 |
80/65 |
50 |
13.89 |
32 |
2200 |
ZS195M |
ZXC80-60-40 |
80/65 |
60 |
16.67 |
40 |
2200 |
ZS1105M |
ZXC80-60-50 |
80/65 |
60 |
16.67 |
50 |
2200 |
L24M |
ZXC80-60-55 |
80/65 |
60 |
16.67 |
55 |
2200 |
ZS1125M |
ZXC80-60-70 |
80/65 |
60 |
16.67 |
70 |
2200 |
L32M |
ZXC100-100-15 |
100/80 |
100 |
27.78 |
15 |
2200 |
ZS195M |
ZXC100-100-20 |
100/80 |
100 |
27.78 |
20 |
2200 |
ZS1105M |
ZXC100-100-32 |
100/80 |
100 |
27.78 |
32 |
2200 |
L24M |
ZXC100-100-40 |
100/80 |
100 |
27.78 |
40 |
2200 |
ZS1125M |
ZXC100-100-50 |
100/80 |
100 |
27.78 |
50 |
2200 |
L32M |
ZXC125-120-20 |
125/100 |
120 |
33.34 |
20 |
2200 |
ZS1125M |
ZXC125-140-25 |
125/100 |
140 |
38.89 |
25 |
2200 |
L32M |
ZXC125-120-32 |
125/100 |
120 |
33.34 |
32 |
2200 |
L32M |
ZXC150-150-20 |
150/125 |
150 |
41.67 |
20 |
2200 |
ZS1125M |
ZXC150-160-25 |
150/125 |
160 |
44.45 |
25 |
2200 |
L32M |
ZXC150-150-32 |
150/125 |
150 |
41.67 |
32 |
2200 |
L32M |
ZXC150-160-15 |
150/125 |
160 |
44.45 |
15 |
1500 |
ZH2110D |
ZXC150-160-20 |
150/125 |
160 |
44.45 |
20 |
1500 |
K4100D |
ZXC150-160-30 |
150/125 |
160 |
44.45 |
30 |
1500 |
495ZD |
ZXC150-170-40 |
150/125 |
170 |
47.23 |
40 |
1500 |
R6105ZD |
ZXC200-300-15 |
200/150 |
300 |
83.34 |
15 |
1500 |
K4100D |
ZXC200-300-20 |
200/150 |
300 |
83.34 |
20 |
1500 |
495ZD |
ZXC200-200-32 |
200/150 |
200 |
55.56 |
32 |
1500 |
495ZD |
ZXC200-300-25 |
200/150 |
300 |
83.34 |
25 |
1500 |
K4100ZD |
ZXC200-350-30 |
200/150 |
350 |
97.23 |
30 |
1500 |
R4105ZD |
ZXC200-250-40 |
200/150 |
250 |
69.45 |
40 |
1500 |
R4105ZD |
ZXC200-200-45 |
200/150 |
200 |
55.56 |
45 |
1500 |
R4105ZD |
ZXC200-400-32 |
200/150 |
400 |
111.12 |
32 |
1500 |
R6105ZD |
ZXC200-200-38 |
200/150 |
200 |
55.56 |
38 |
1500 |
K4100ZD |
ZXC200-250-50 |
200/150 |
250 |
69.45 |
50 |
1500 |
R6105ZD |
ZXC200-300-55 |
200/150 |
300 |
83.34 |
55 |
1500 |
R6105ZD |
ZXC200-280-63 |
200/150 |
280 |
77.78 |
63 |
1500 |
R6105AZLD |
ZXC200-350-65 |
200/150 |
350 |
97.23 |
65 |
1500 |
R6105IZLD |
ZXC250-550-20 |
250/200 |
550 |
152.78 |
20 |
1500 |
R6105ZD |
ZXC250-400-28 |
250/200 |
400 |
111.12 |
28 |
1500 |
R6105ZD |
ZXC250-550-32 |
250/200 |
550 |
152.78 |
32 |
1500 |
R6105ZD |
ZXC250-400-40 |
250/200 |
400 |
111.12 |
40 |
1500 |
R6105ZD |
ZXC250-400-50 |
250/200 |
400 |
111.12 |
50 |
1500 |
R6105AZLD |
ZXC250-450-55 |
250/200 |
450 |
125 |
55 |
1500 |
R6105IZLD |
ZXC300-700-20 |
300/250 |
700 |
194.45 |
20 |
1500 |
R6105ZD |
ZXC300-600-32 |
300/250 |
600 |
166.67 |
32 |
1500 |
R6105AZLD |
ZXC300-500-50 |
300/250 |
500 |
138.89 |
50 |
1500 |
R6105IZLD |
